真空热环境模拟试验设备
复现太空高真空与极寒极热交变环境，测试航天器热控系统与结构的热稳定性，是航天器环境试验的基础核心设备。

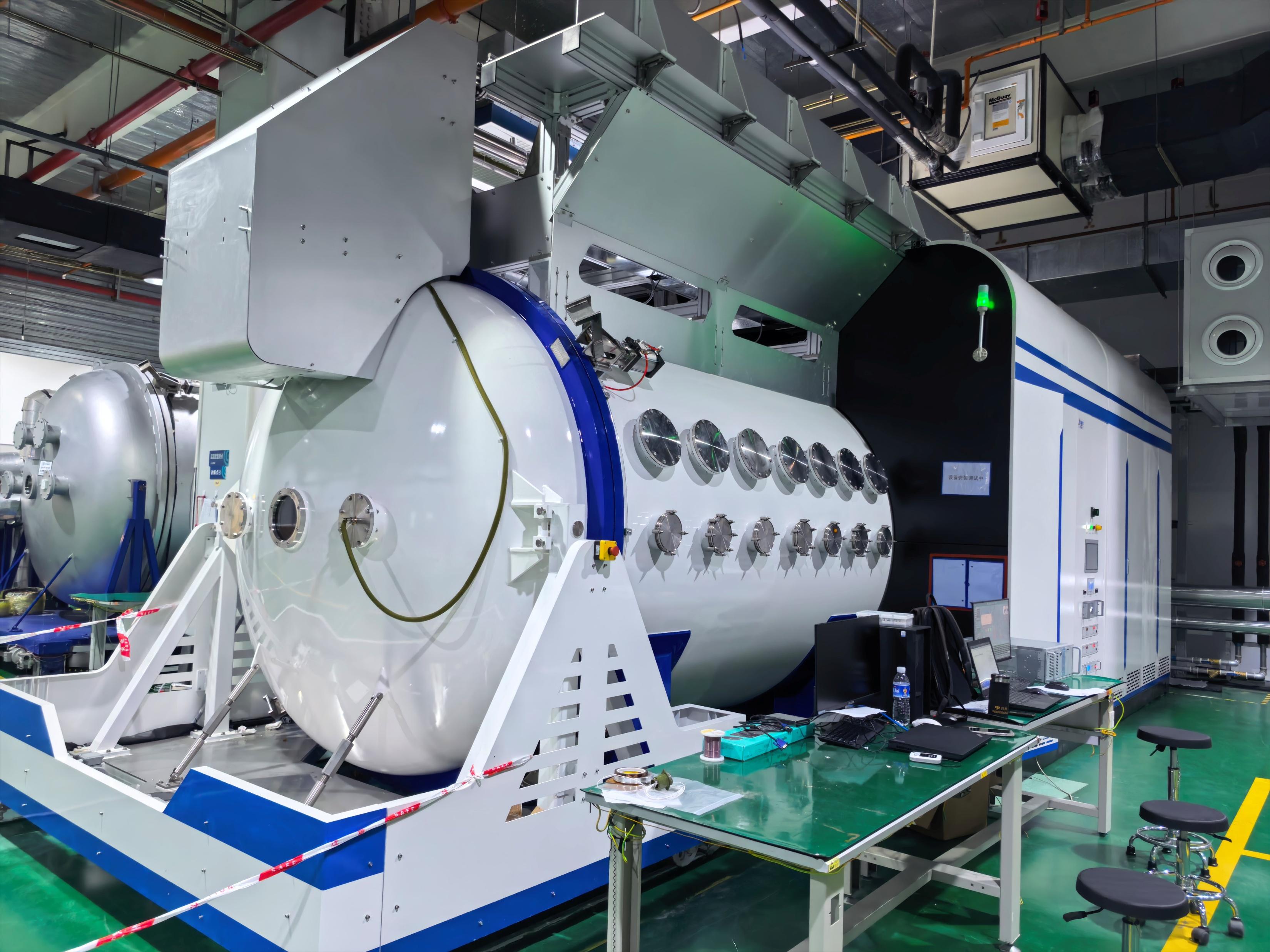

真空环境模拟设备
真空环境模拟设备是用于地面模拟太空环境，用于航天器在发射前的地面模拟环境实验，及时发现隐患，改进设计，防患于未然。以确保航天器发射、在轨回收及各个阶段的可靠性、安全性。建壹真空拥有多位航天系统从业经历的专业人才，拥有数十年的丰富工程经验，可根据被试产品的实验需求进行定制化研发，为用户提供各类真空、高低温、智能化的空间环境模拟试验设备，助力航天事业的发展。
核心功能与设备体系
功能指标
可提供≤5.0×10⁻⁵Pa的清洁本底真空度
可提供-170℃～+170℃范围、≤100K的温度模拟
可提供0.1～1.5个太阳常数的热流密度模拟
可提供0.1～5eV、10⁹～10¹⁴/m³的等离子体环境模拟
可提供0～50keV、0～5nA/cm²的电子辐照环境
可提供10～60keV的质子辐照环境
可提供3eV～8eV、5×10¹⁴～1.5×10¹⁶ atoms/cm²·s原子氧辐照环境
可提供118～590 W/m²（200nm～400nm）、0.1～10W/m²（115nm～200nm）的紫外辐照环境
可向真空室内提供0.1～1000sccm气体流率的工作气体
可提供真空室内X轴、Y轴、Z轴三个方向的复杂运动控制

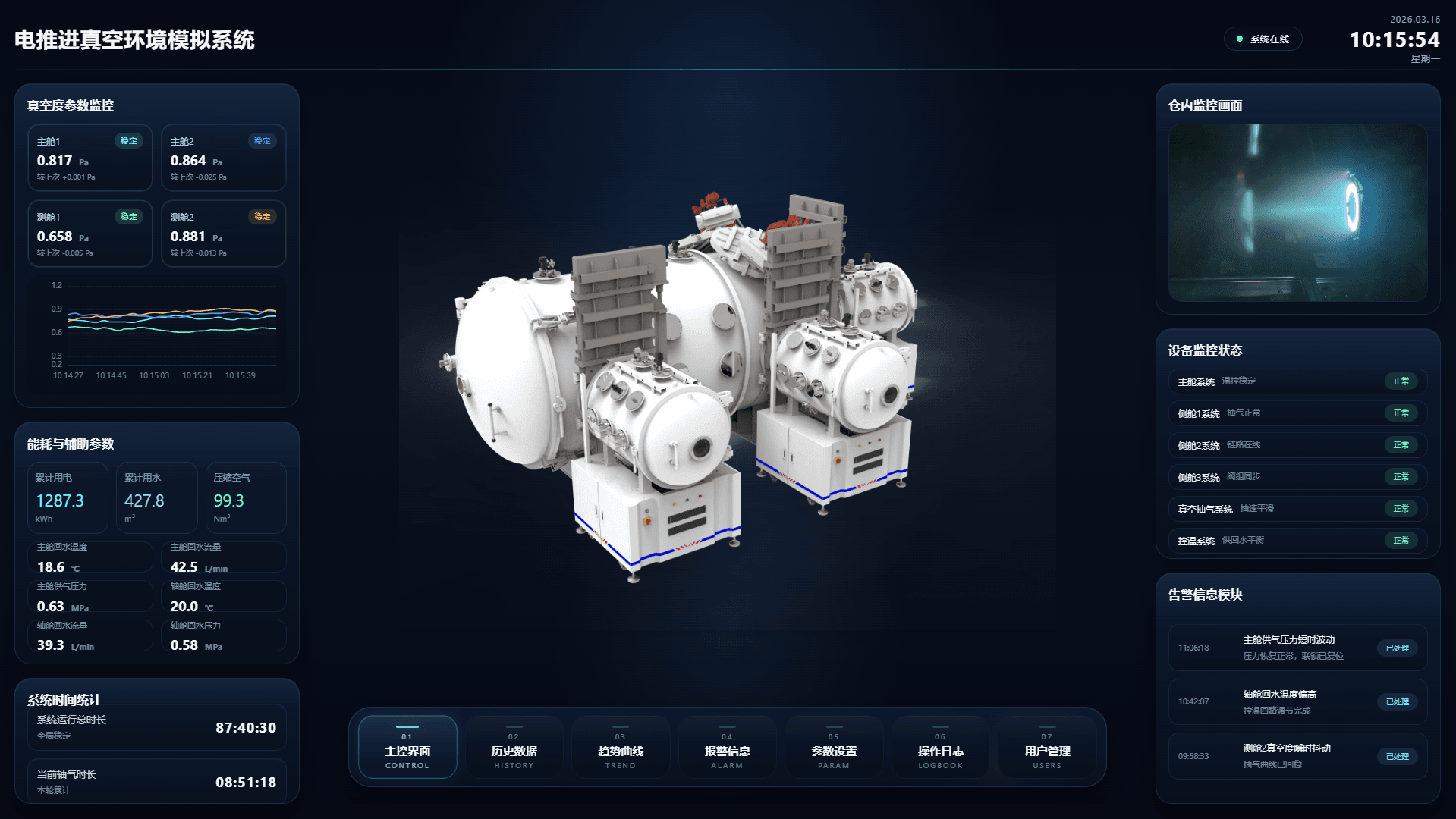

配套监控大屏系统
VISUAL MONITORING
设备运行全景可视化
面向真空环境模拟设备的状态展示与监控联动入口，可直观查看设备运行、试验画面与核心参数。
整合关键指标、告警信息与设备监控状态，适合方案汇报、现场讲解与对外演示。
进入大屏预览
产品案例

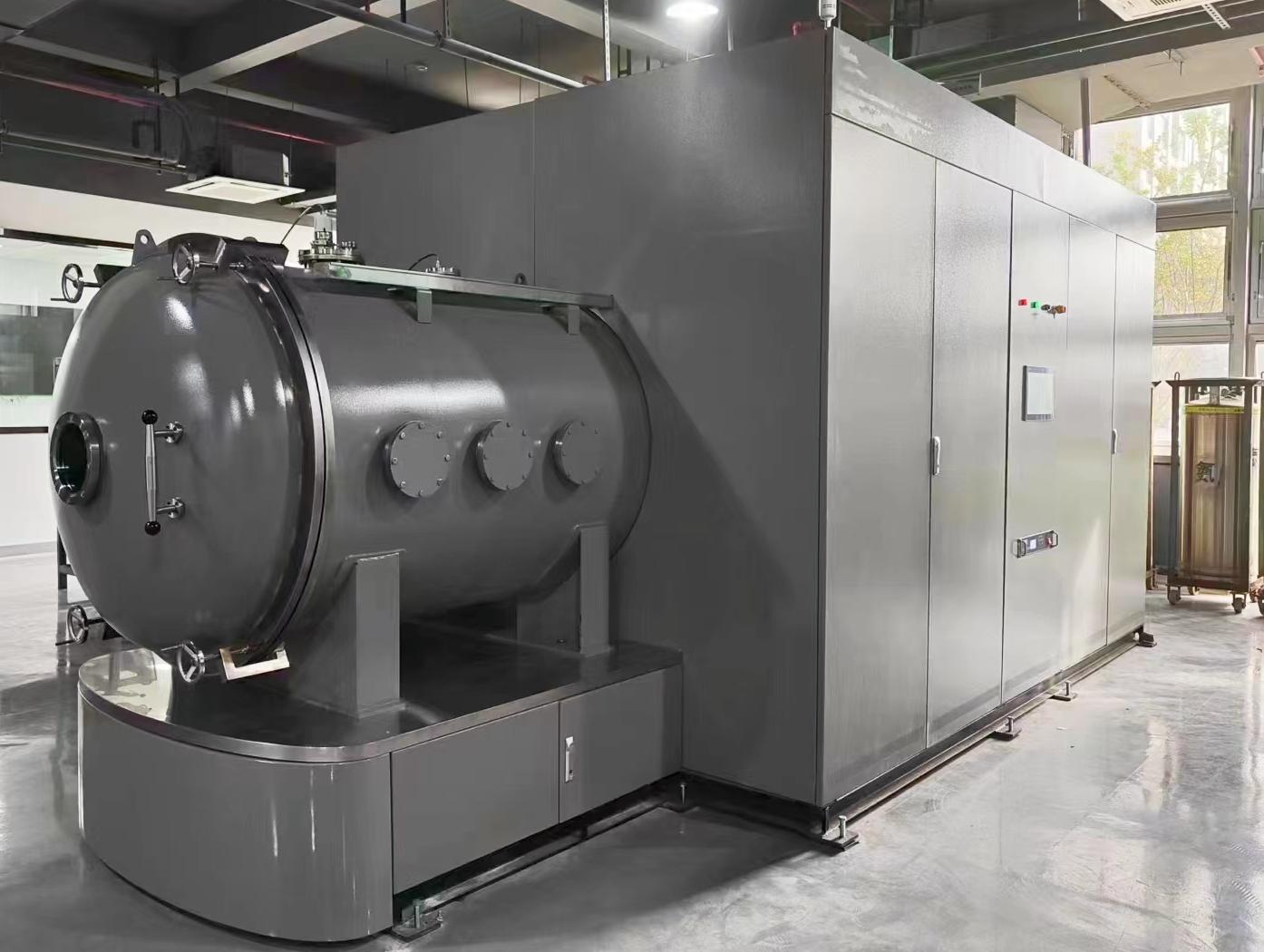

01 热真空试验箱
热真空试验箱主要用于星上单机（组件）级别产品的热真空试验，考核单机的可靠性性能及暴露生产制造工艺缺陷，确保星载产品的正常工作。
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 容器尺寸 | Φ 1200mm×1500mm |
| 2 | 热沉尺寸 | Φ 1000mm×1500mm |
| 3 | 冷板尺寸 | L900mm×W500mm |
| 4 | 工作真空度 | ≤5.0×10⁻³Pa |
| 5 | 极限真空度 | ≤5.0×10⁻⁵Pa |
| 6 | 热沉及冷板温度范围 | -150℃~+150℃ |
| 7 | 热沉温度均匀度 | ≤5℃ |
| 8 | 控温精度 | ≤0.5℃ |

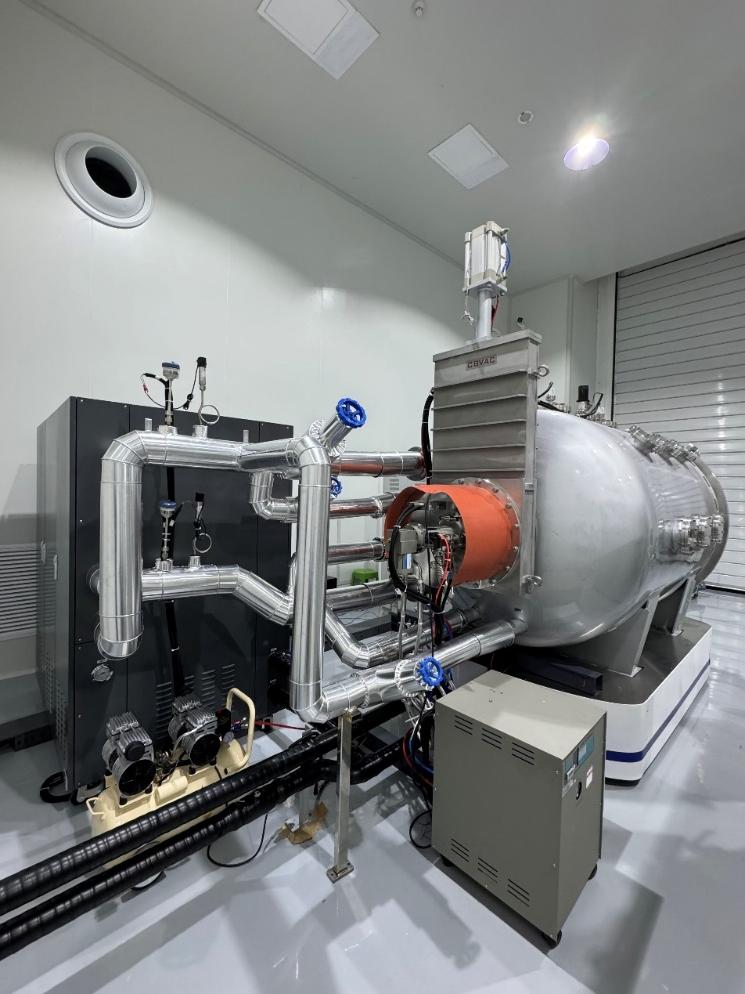

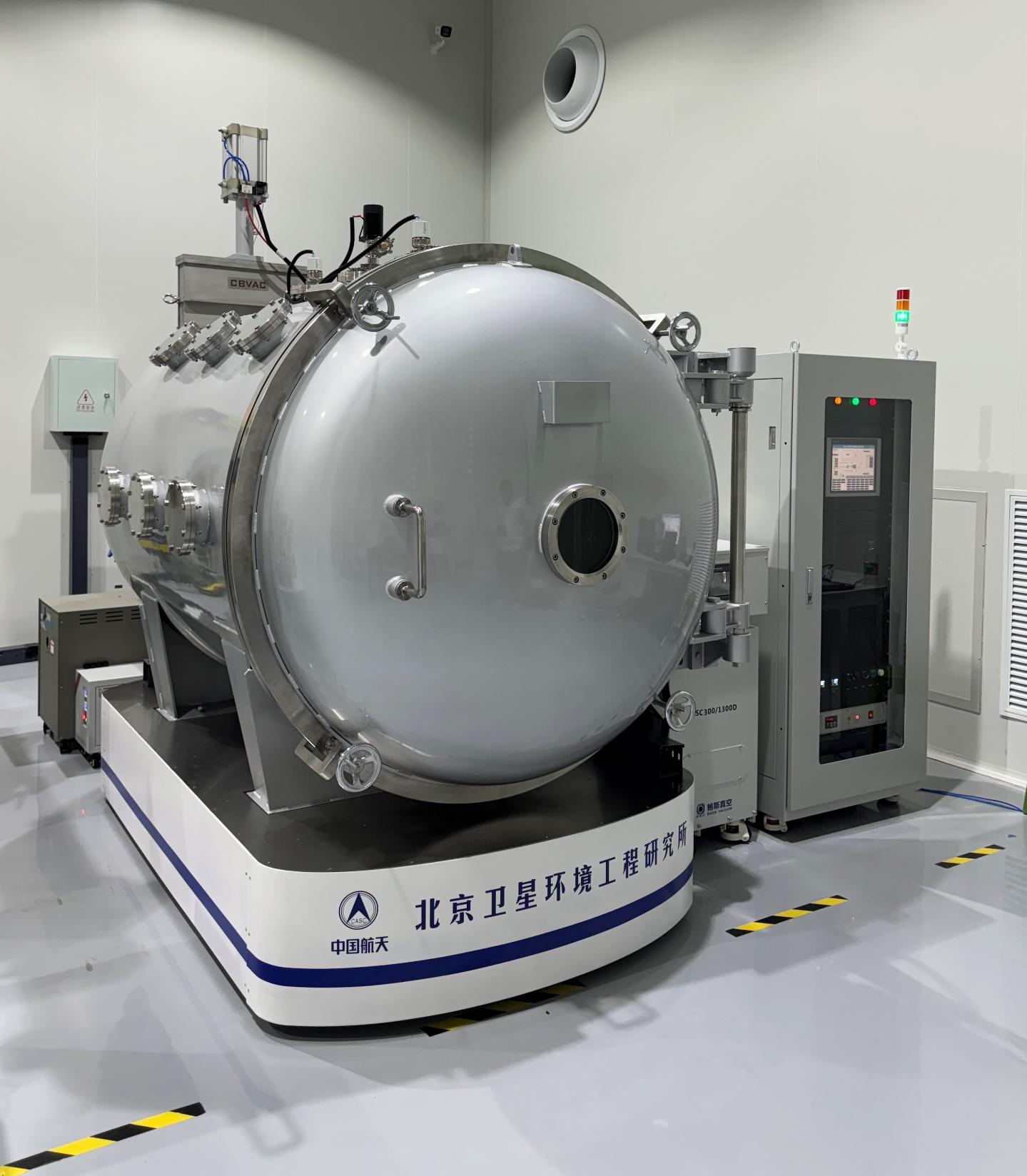

02 KM1.2空间环境模拟试验系统
KM1.2空间环境模拟试验系统用于卫星电子学单机热真空试验，模拟单机所需的真空与高低温环境，具备热真空试验能力
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 容器尺寸 | Φ 1500mm×1800mm |
| 2 | 热沉尺寸 | Φ1200mm×1800mm |
| 3 | 冷板尺寸 | L1200mm×W800mm |
| 4 | 工作真空度 | ≤1.3×10⁻³Pa |
| 5 | 极限真空度 | ≤5.0×10⁻⁴Pa |
| 6 | 热沉及冷板温度范围 | -75℃~+120℃ |
| 7 | 热沉温度均匀度 | ≤3℃ |
| 8 | 升降温速率 | ≥1℃/min |

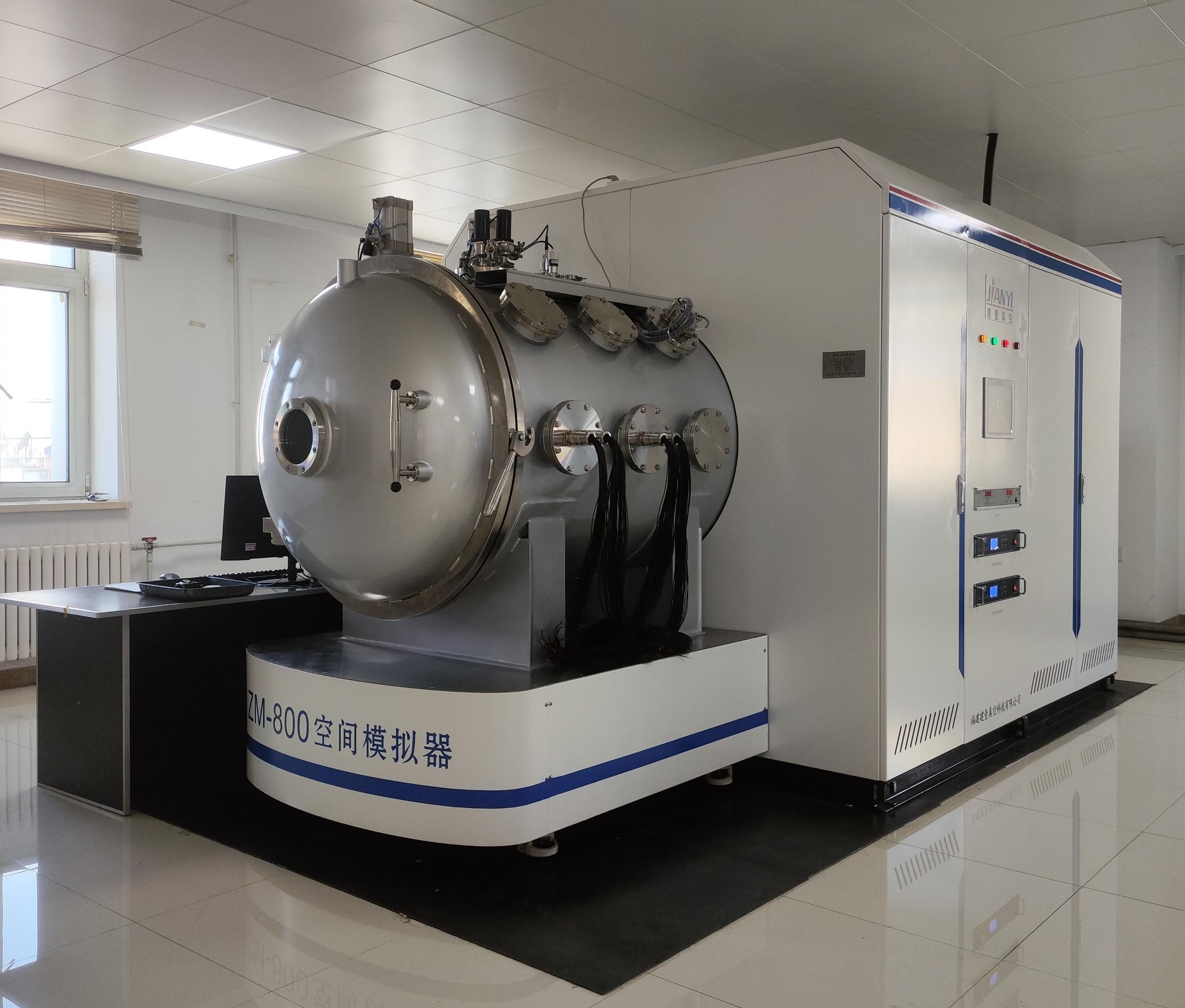

03 ZM-800空间模拟器
ZM-800空间模拟器主要用于进行航天产品的热真空性能试验，其作用是考核产品在高真空环境下的可靠性及稳定性。
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 容器尺寸 | Φ1000mm×1200mm |
| 2 | 热沉尺寸 | Φ 800mm×1200mm |
| 3 | 冷板尺寸 | L1000mm×W600mm |
| 4 | 工作真空度 | ≤1.3×10⁻³Pa |
| 5 | 极限真空度 | ≤5.0×10⁻⁵Pa |
| 6 | 热沉及冷板温度范围 | -75℃~+150℃ |
| 7 | 热沉温度均匀度 | ≤2℃ |
| 8 | 升降温速率 | ≥2℃/min |

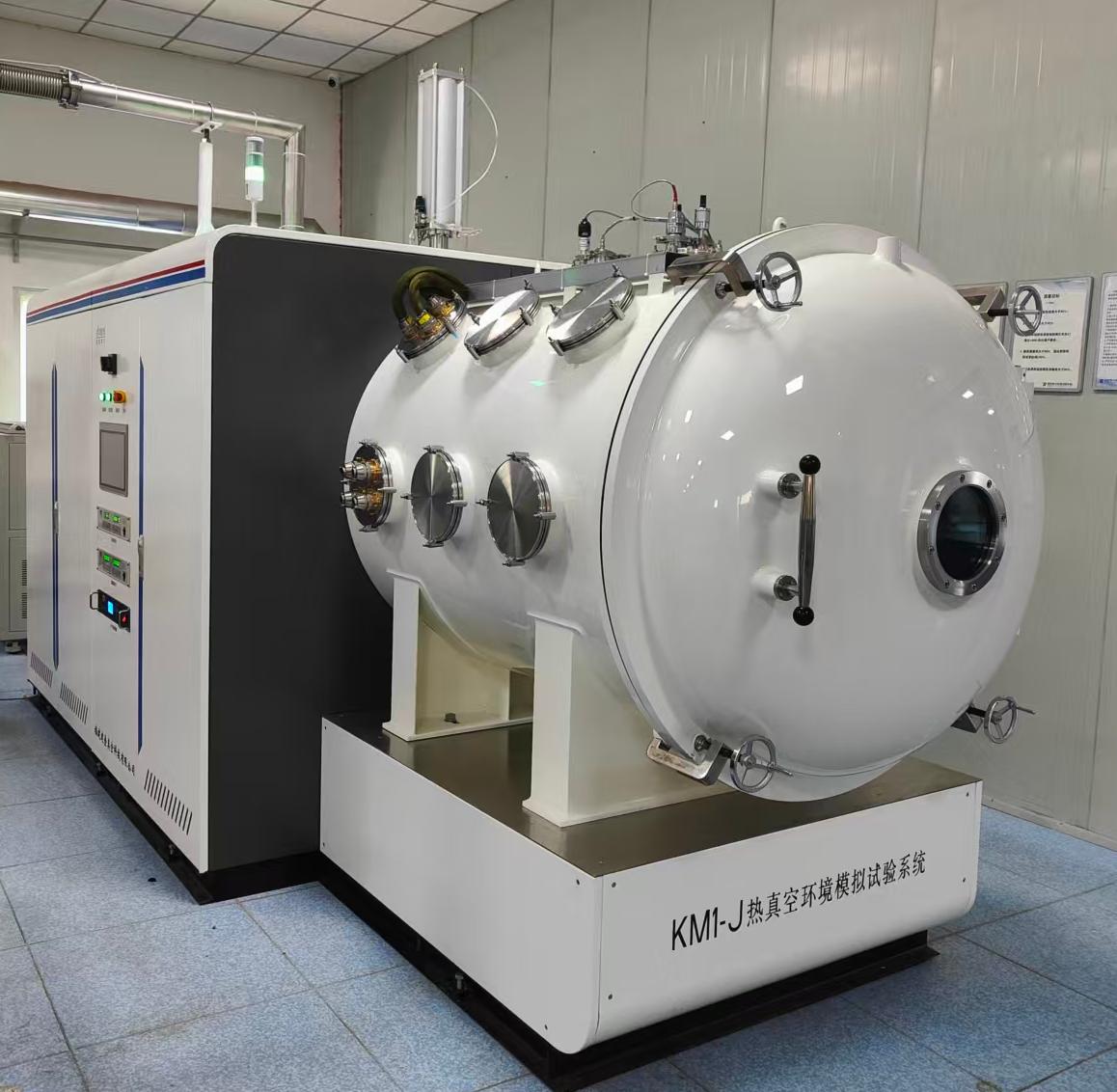

04 KM1-J热真空环境模拟试验系统
KM1-J热真空环境模拟试验系统的功能主要是实现对在轨飞行器部件的高真空状态下的高低温试验、低气压放电试验，也可作为其它小型部件在轨的模拟试验
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 容器尺寸 | Φ1200mm×1500mm |
| 2 | 热沉尺寸 | Φ 1000mm×1500mm |
| 3 | 冷板尺寸 | L1100mm×W700mm |
| 4 | 工作真空度 | ≤5.0×10⁻⁴Pa |
| 5 | 极限真空度 | ≤5.0×10⁻⁵Pa |
| 6 | 热沉及冷板温度范围 | -70℃~+150℃ |
| 7 | 热沉温度均匀度 | ≤3℃ |
| 8 | 升降温速率 | ≥1℃/min |

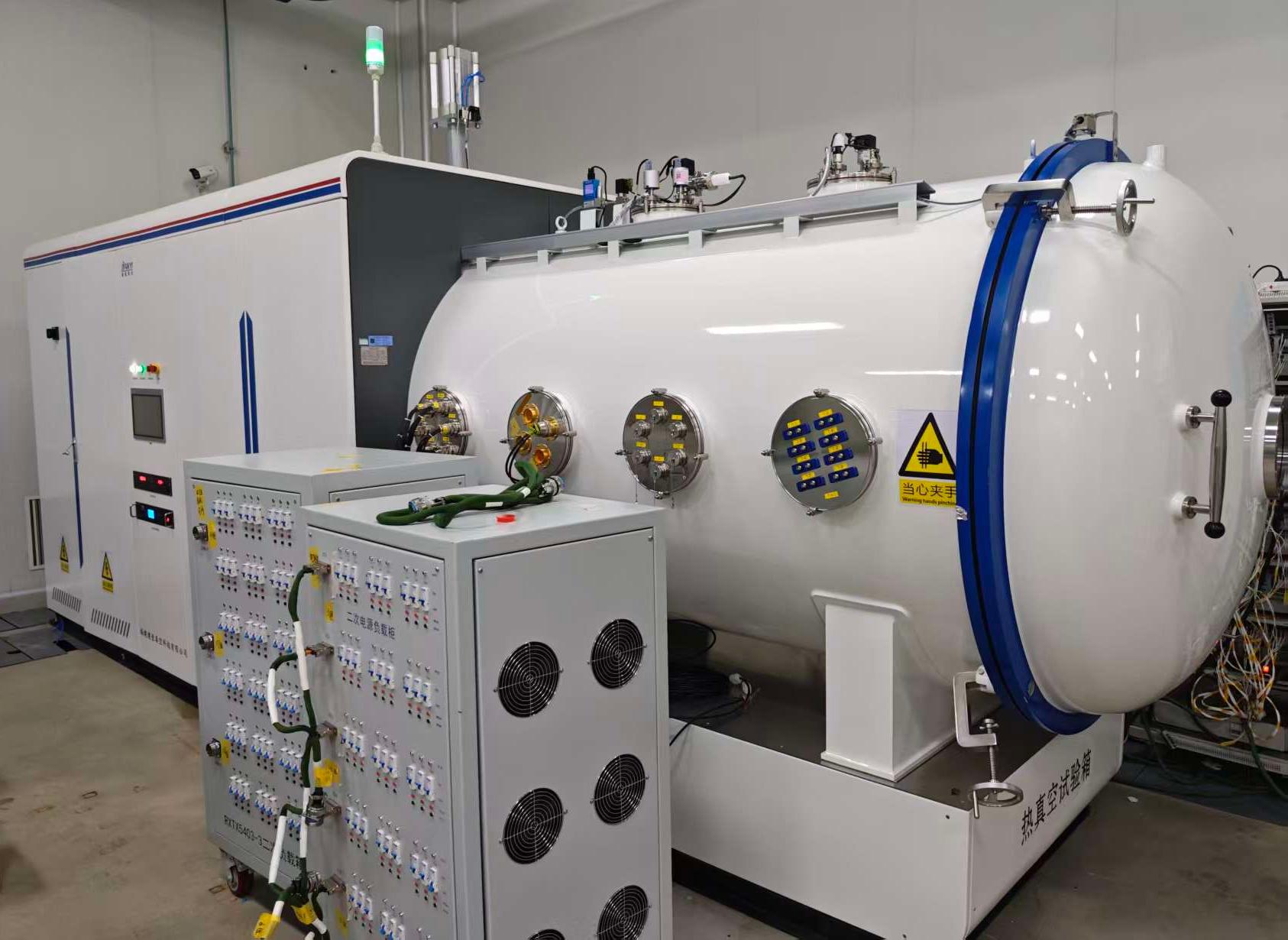

05 热真空试验箱
热真空试验箱用于产品的热真空试验，提供热真空试验所需的温度和真空环境，具备试验记录的存储、显示及打印、试验设备的报警、保护等功能。
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 容器尺寸 | Φ1500mm×2300mm |
| 2 | 热沉尺寸 | Φ 1300mm×2300mm |
| 3 | 冷板尺寸 | L1900mm×W850mm |
| 4 | 工作真空度 | ≤1.3×10⁻⁴Pa |
| 5 | 极限真空度 | ≤5.0×10⁻⁵Pa |
| 6 | 控压范围 | 0.1Pa～100kPa |
| 7 | 热沉及冷板温度范围 | -70℃~+125℃ |
| 8 | 热沉温度均匀度 | ≤2℃ |
| 9 | 升降温速率 | ≥2.5℃/min |

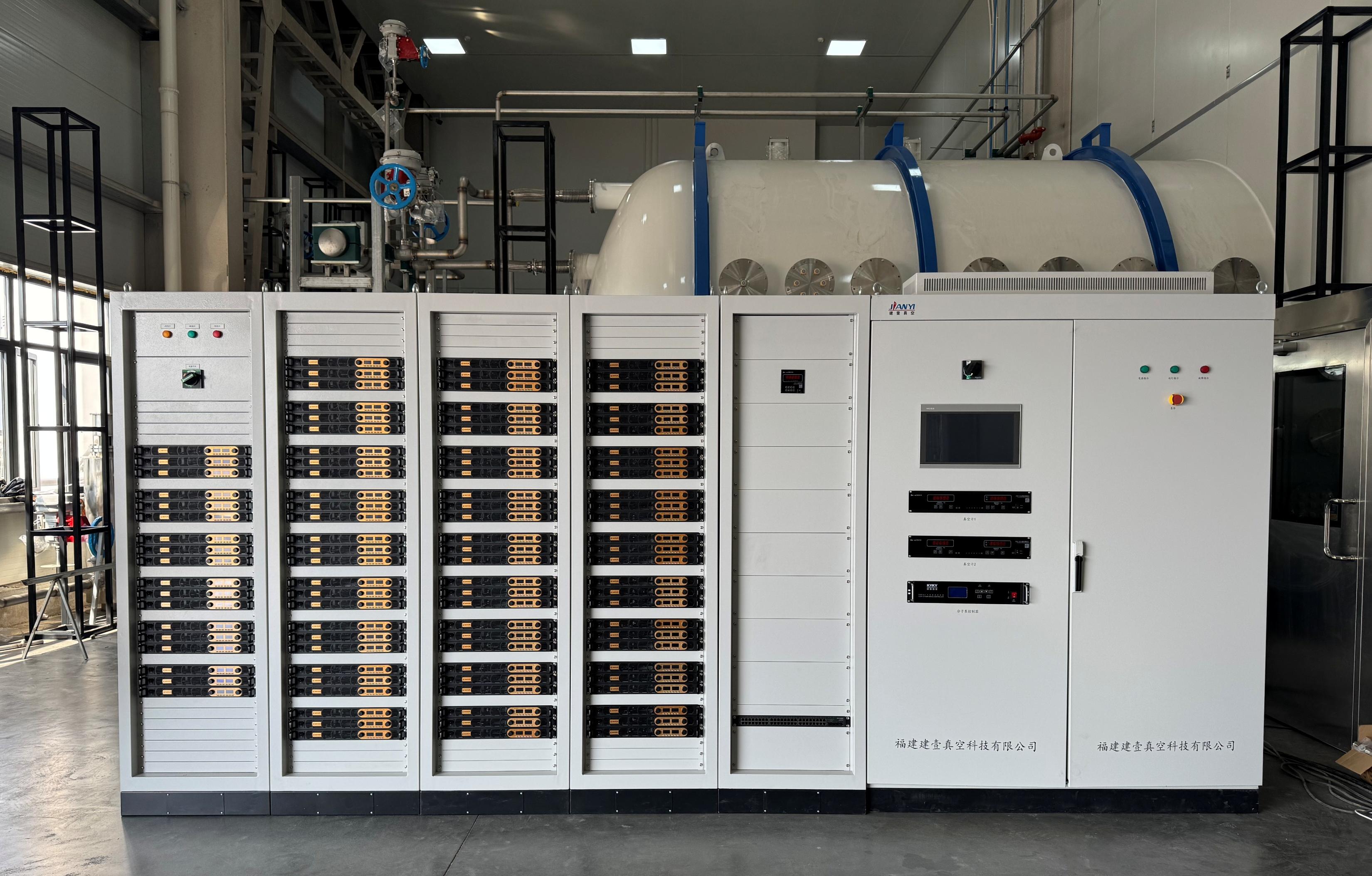

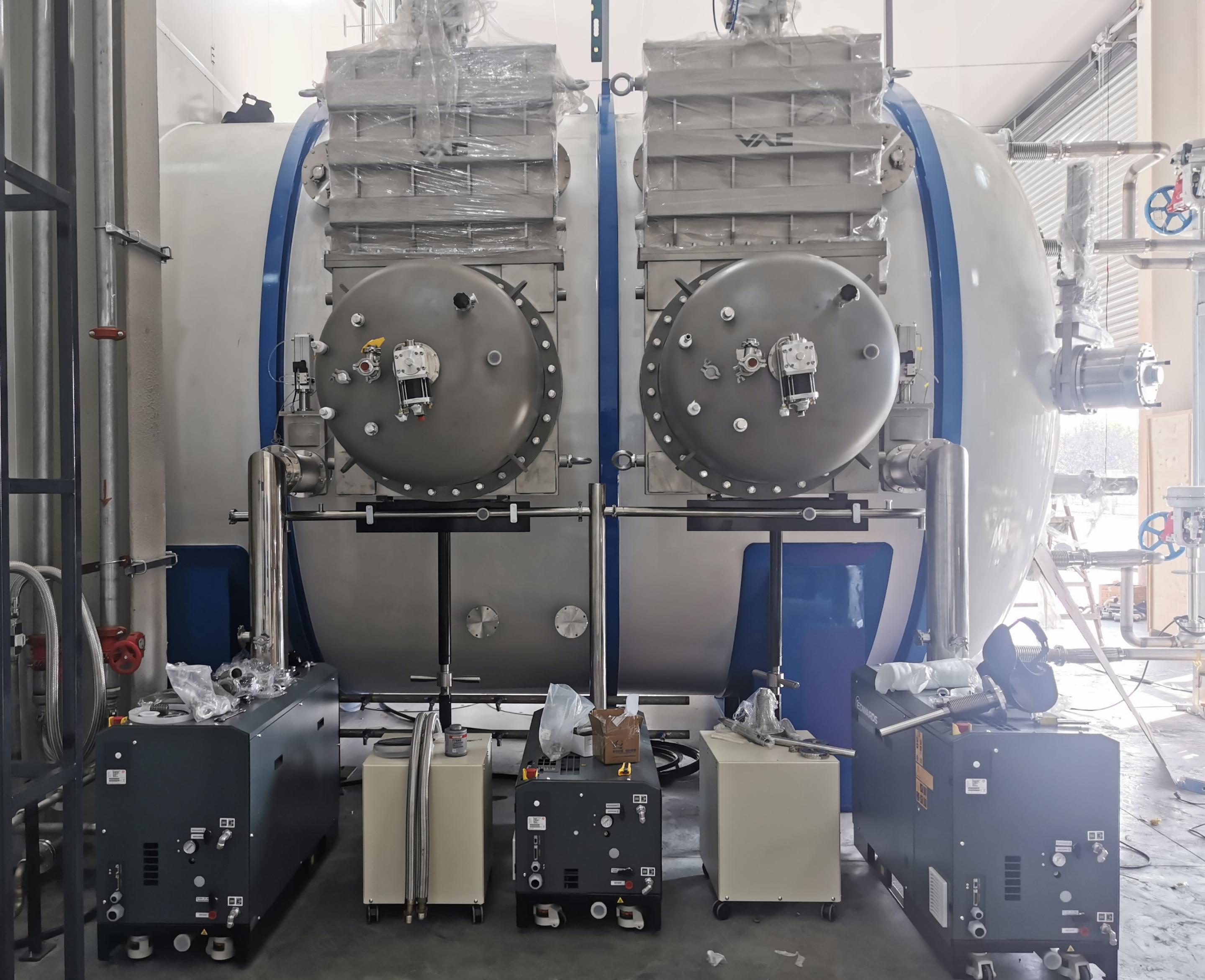

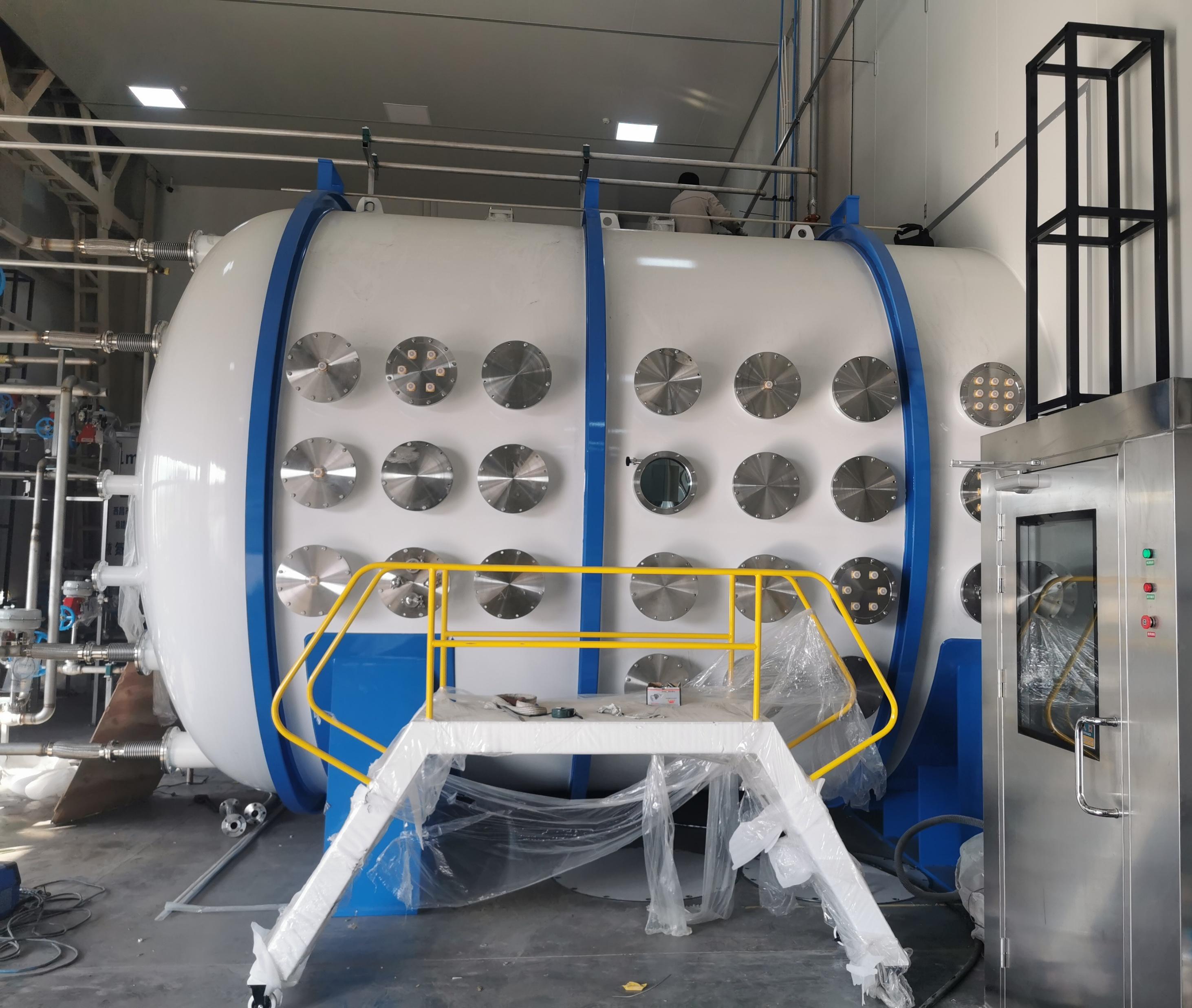

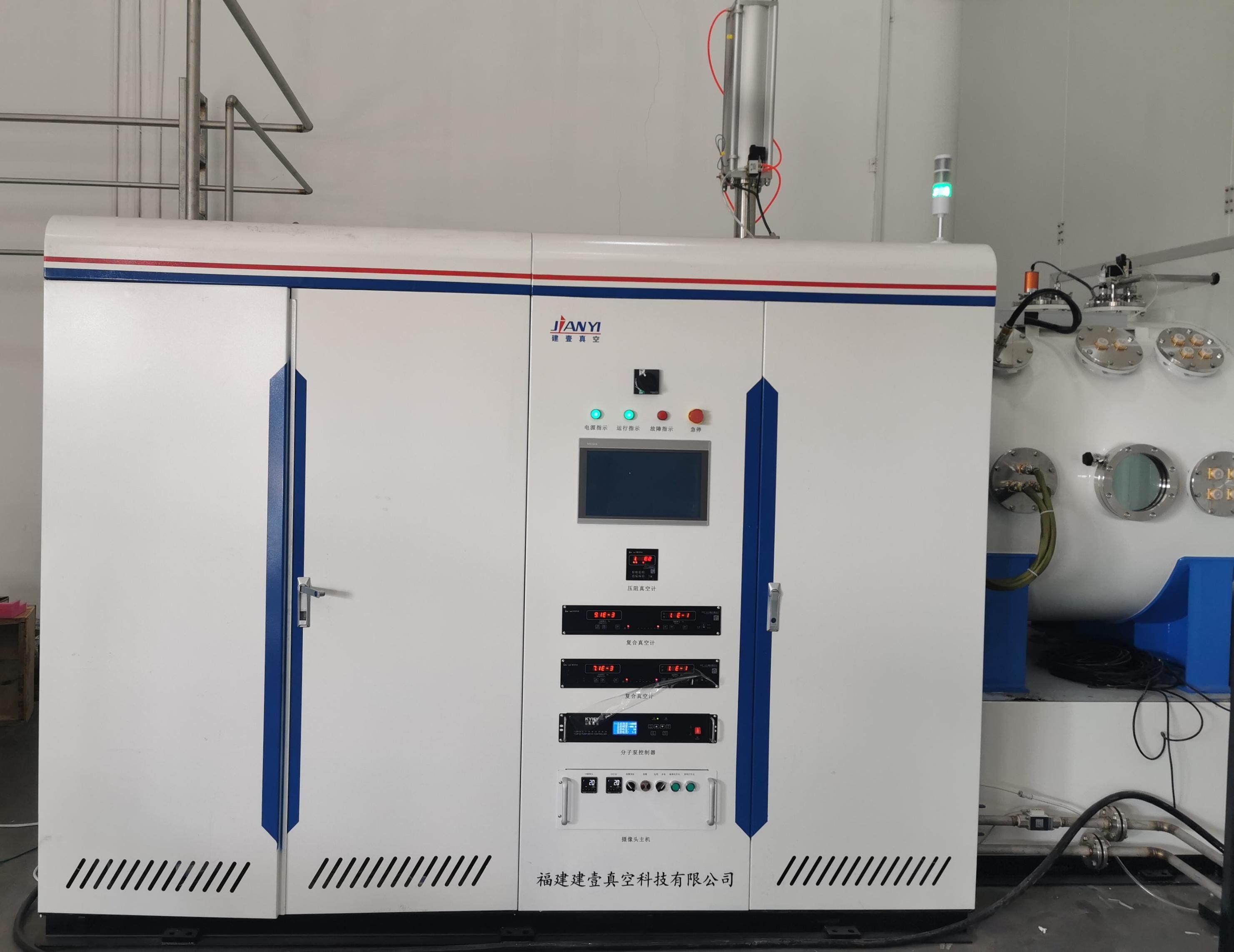

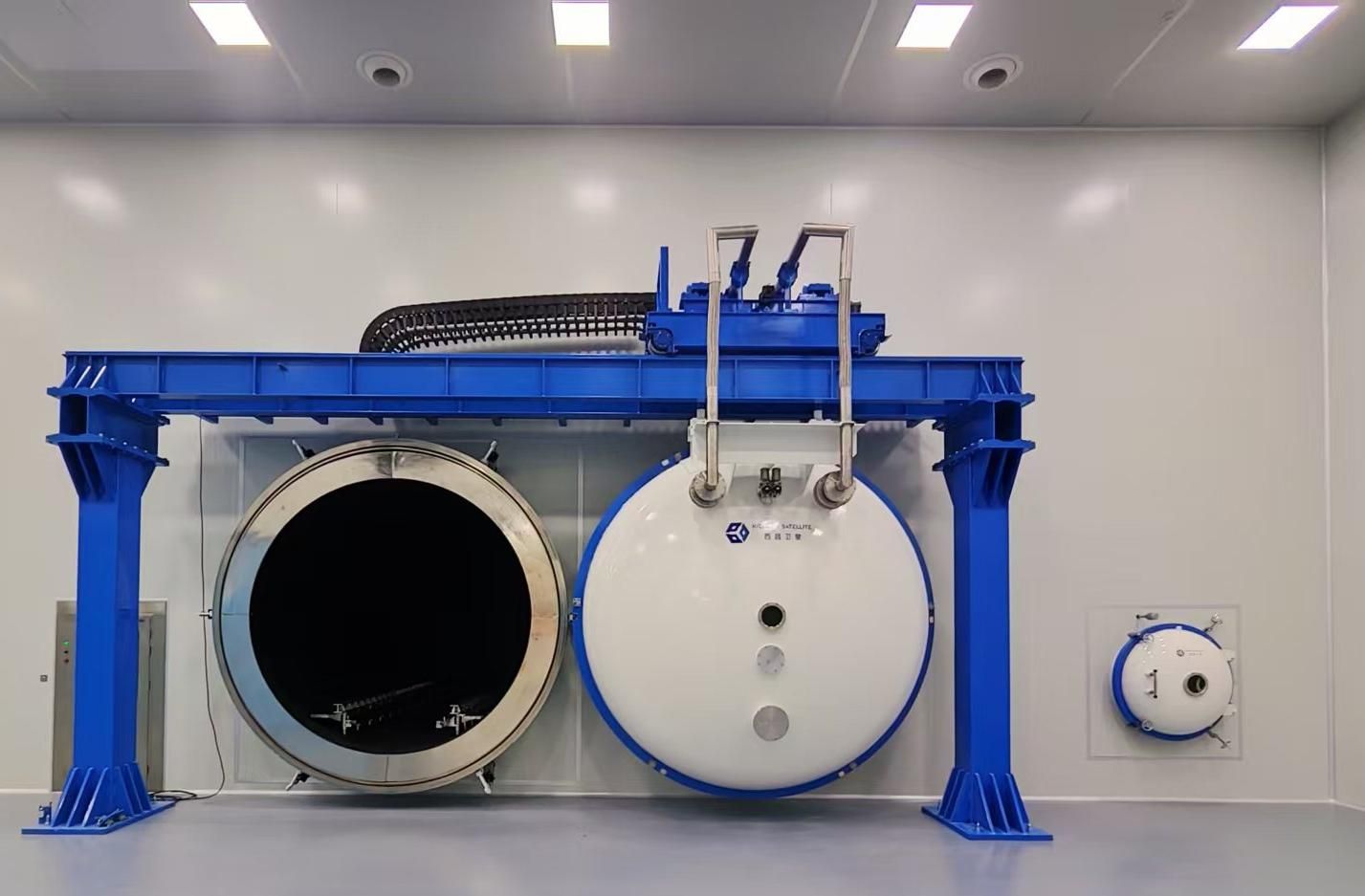

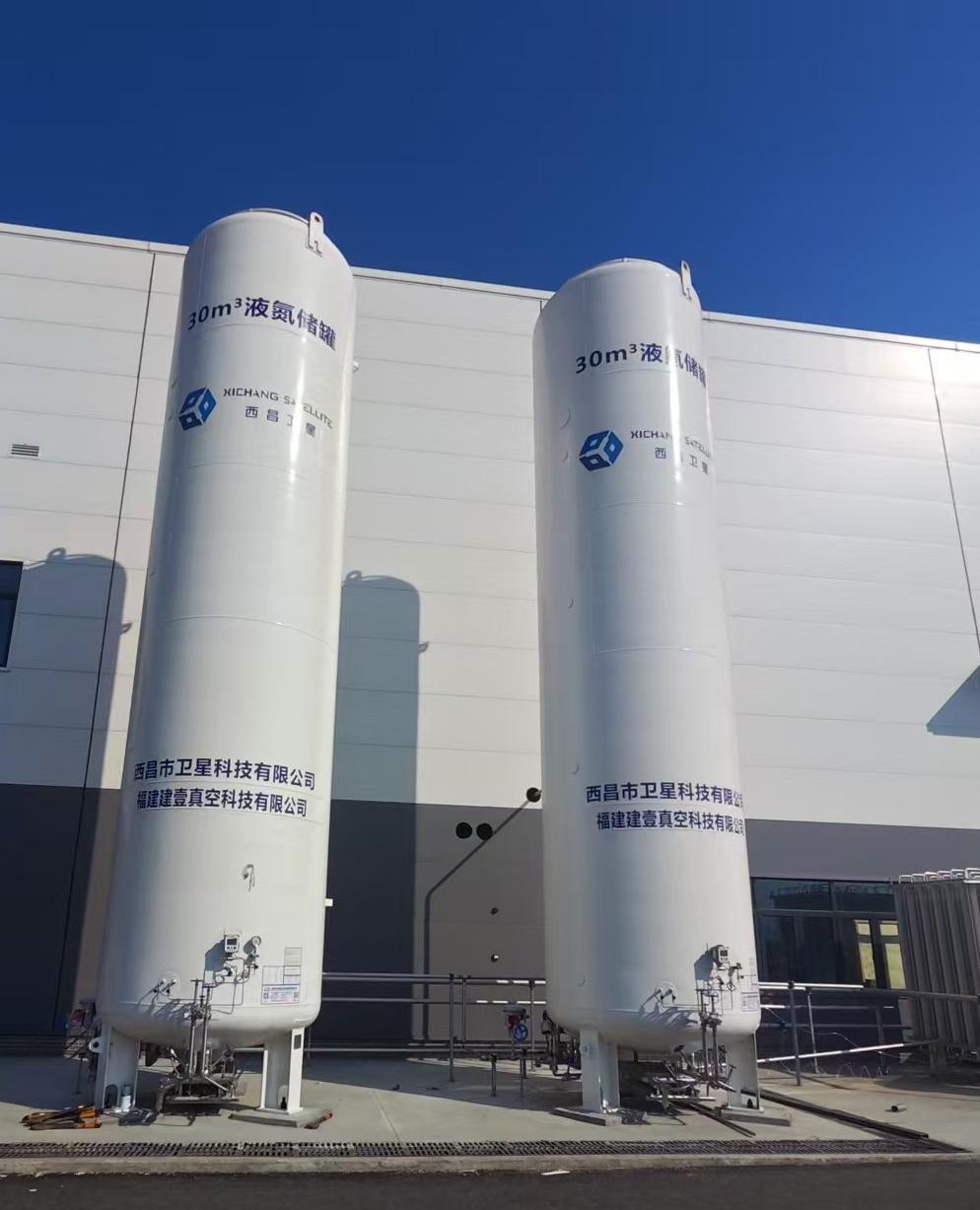

06 热真空KM3智能试验设备
热真空KM3智能试验设备用于模拟太空的高真空和冷黑背景环境，验证整星在空间环境下的工作性能，保证卫星在轨可靠运行，具备进行卫星整星、分系统热平衡、热真空等空间环境模拟试验
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 容器尺寸 | Φ3600mm×5000mm |
| 2 | 热沉尺寸 | Φ 3000mm×5000mm |
| 3 | 工作真空度 | ≤1.3×10⁻³Pa |
| 4 | 极限真空度 | ≤5.0×10⁻⁵Pa |
| 5 | 热沉温度 | ≤100K（液氮闭式） |
| 6 | 热沉温度均匀度 | ≤±5K |
| 7 | 污染控制 | 空载24小时小于1.0×10⁻⁷g/cm² |
| 8 | 外热流模拟 | 加热通道100路 |
| 9 | 数据采集 | 400路 |

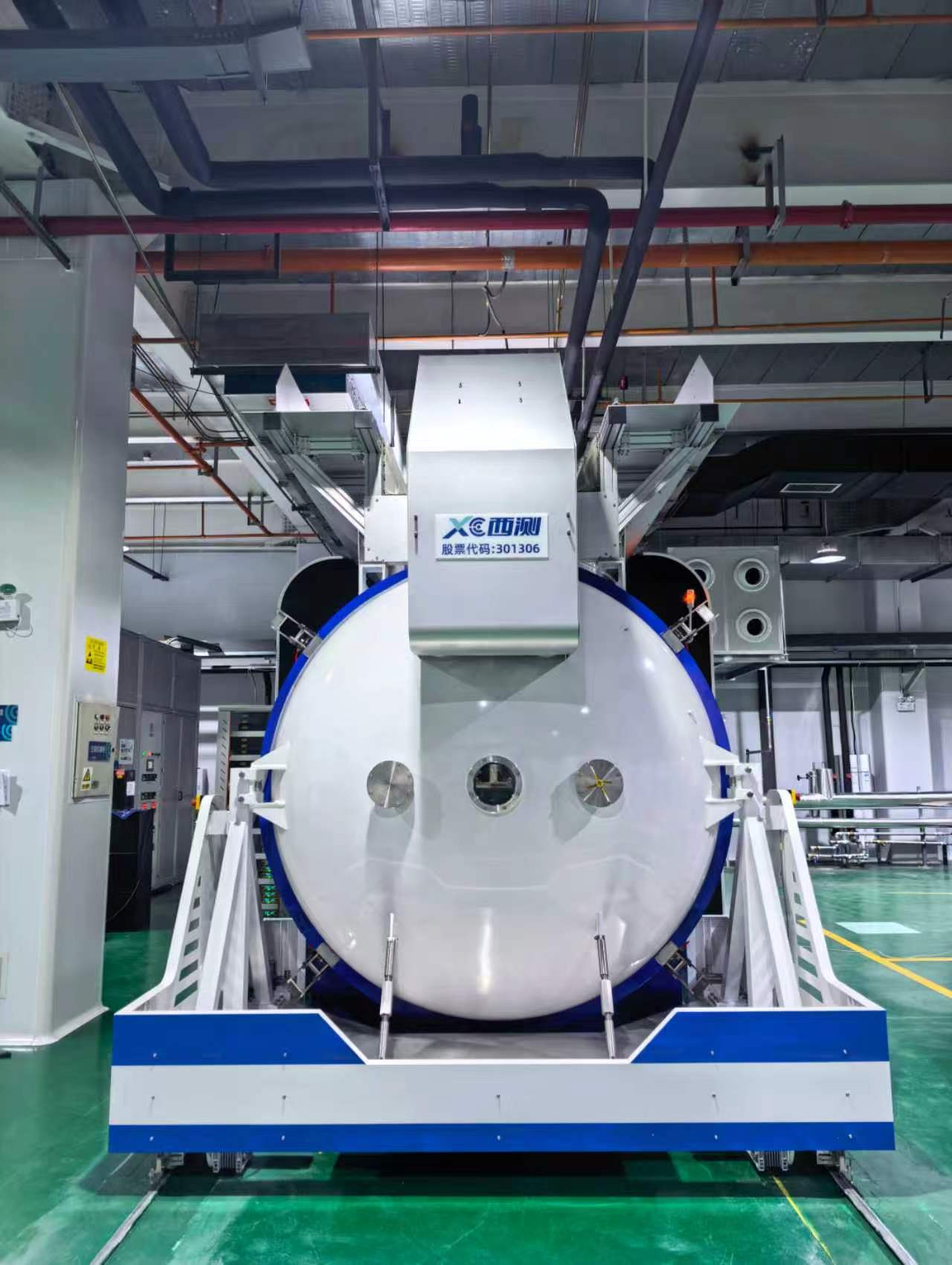

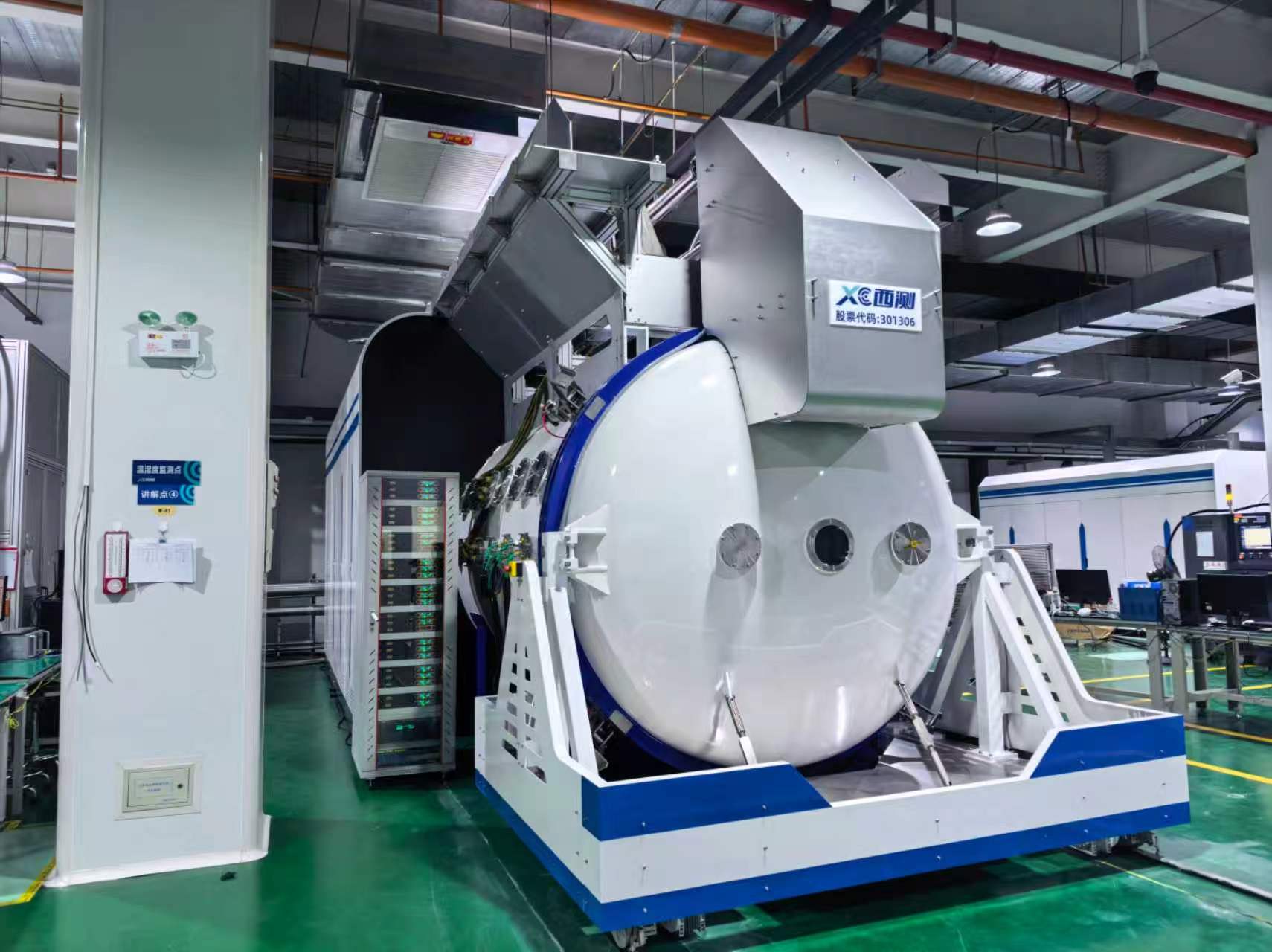

07 KM2热真空测试系统
KM2热真空测试系统主要用于创建一个高真空（带载真空度优于5.0×10⁻⁴Pa）、可控温度交变（热沉-180℃～+170℃）的环境或冷黑背景（热沉＜-173℃），用于测量电子设备在空间环境下的性能。
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 容器尺寸 | Φ2400mm×3000mm |
| 2 | 热沉尺寸 | Φ 2000mm×3000mm |
| 3 | 加热笼尺寸 | Φ 1600mm×2500mm |
| 4 | 工作真空度 | ≤5.0×10⁻⁴Pa |
| 5 | 极限真空度 | ≤5.0×10⁻⁵Pa |
| 6 | 控压范围 | 0.01Pa～60kPa |
| 7 | 热沉温度范围 | -170℃~+170℃（气氮） 优于-180℃（液氮） |
| 8 | 热沉温度均匀度 | ≤2℃ |
| 9 | 升降温速率 | ≥3℃/min |

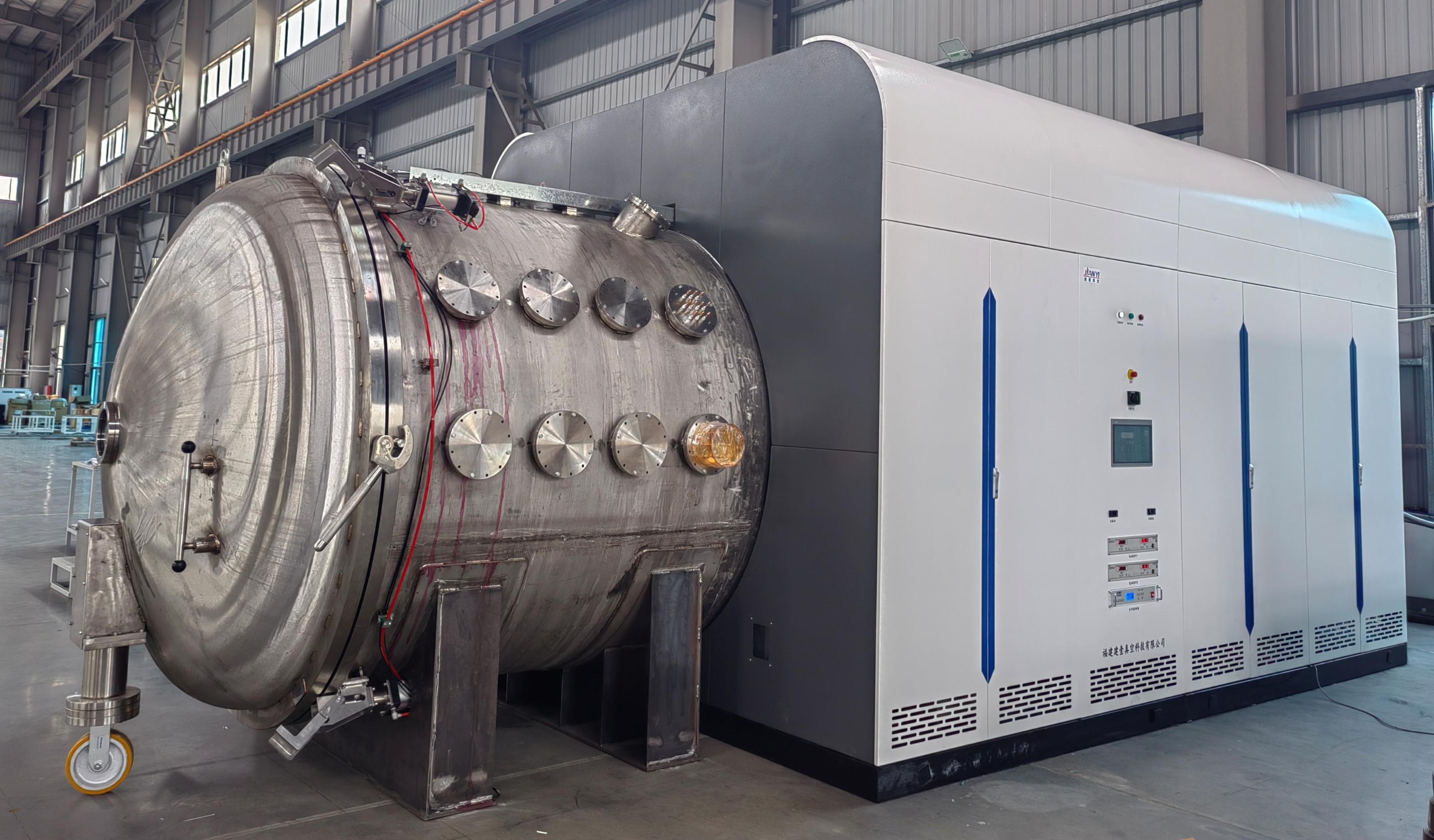

08 SP2000热真空试验系统
SP2000热真空试验系统用于模拟空间的真空、高低温环境，来对航天产品进行热真空试验，进行航天器件及组件的性能测试及可靠性测试。创建一个高真空（带载真空度优于5.0×10⁻⁴Pa）、可控温度交变（热沉-170℃～+170℃）的环境或冷黑背景（热沉＜-173℃），用于测量电子设备在空间环境下的性能
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 容器尺寸 | Φ2400mm×2000mm |
| 2 | 热沉尺寸 | Φ 2000mm×2000mm |
| 3 | 冷板尺寸 | W1100mm×L1500mm |
| 4 | 工作真空度 | ≤5.0×10⁻⁴Pa |
| 5 | 极限真空度 | ≤6.7×10⁻⁶Pa |
| 6 | 热沉温度范围 | -170℃~+170℃（气氮） 优于-180℃（液氮） |
| 7 | 热沉温度均匀度 | ≤2℃ |
| 8 | 升降温速率 | ≥3℃/min |

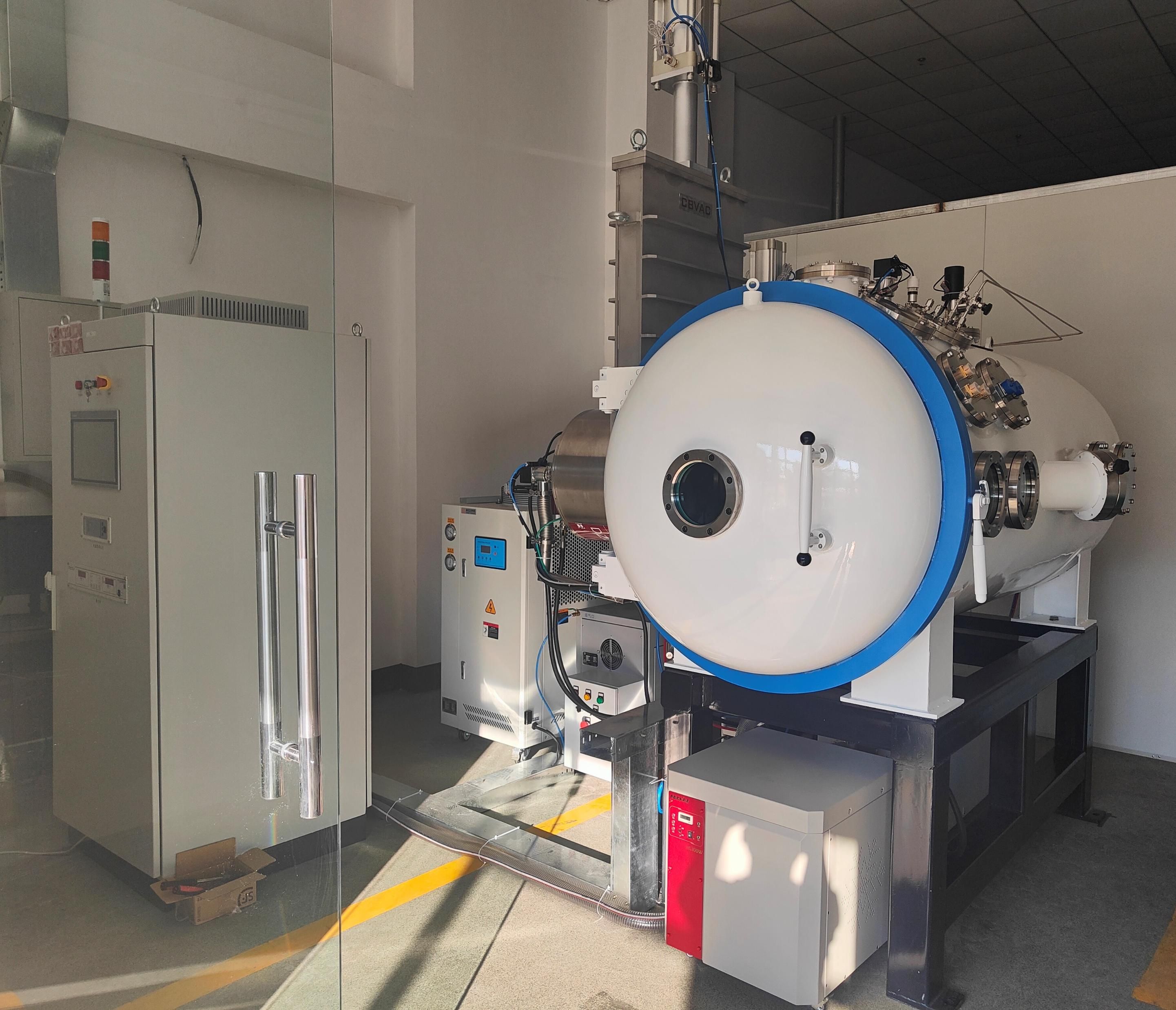

09 TS-1推力器性能试验设备
TS-1推力器性能试验设备用于霍尔推力器的相关性能测试试验。
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 容器尺寸 | Φ1000mm×2000mm |
| 2 | 平台尺寸 | L1000mm×W800mm |
| 3 | 极限真空度 | 6h≤5.0×10⁻⁵Pa |
| 4 | 工作真空度 | ≤5.0×10⁻³Pa，（氙气负载工作气体流量1.5mg/s，氪气负载工作气体流量2mg/s，具有吸氩气的能力） |

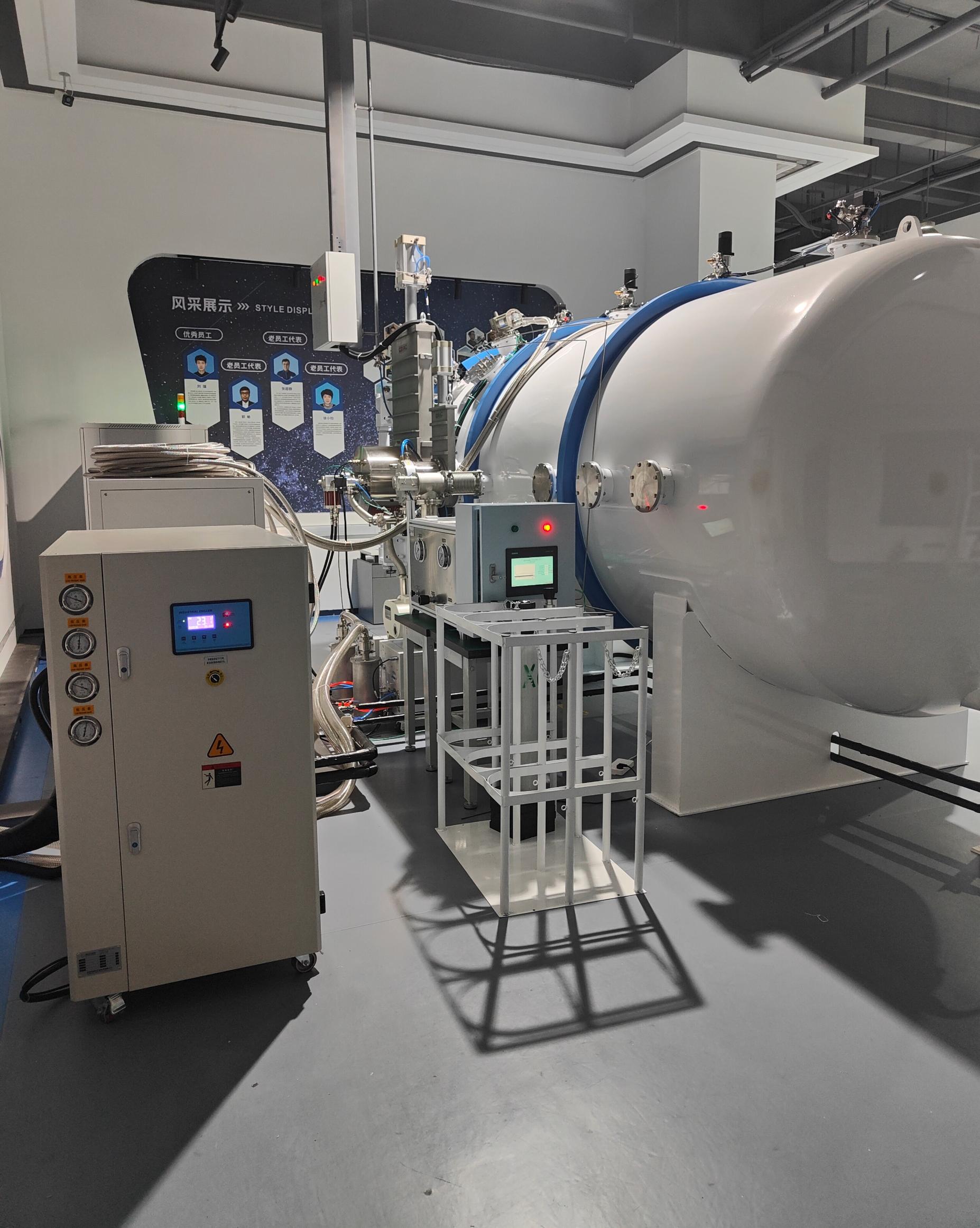

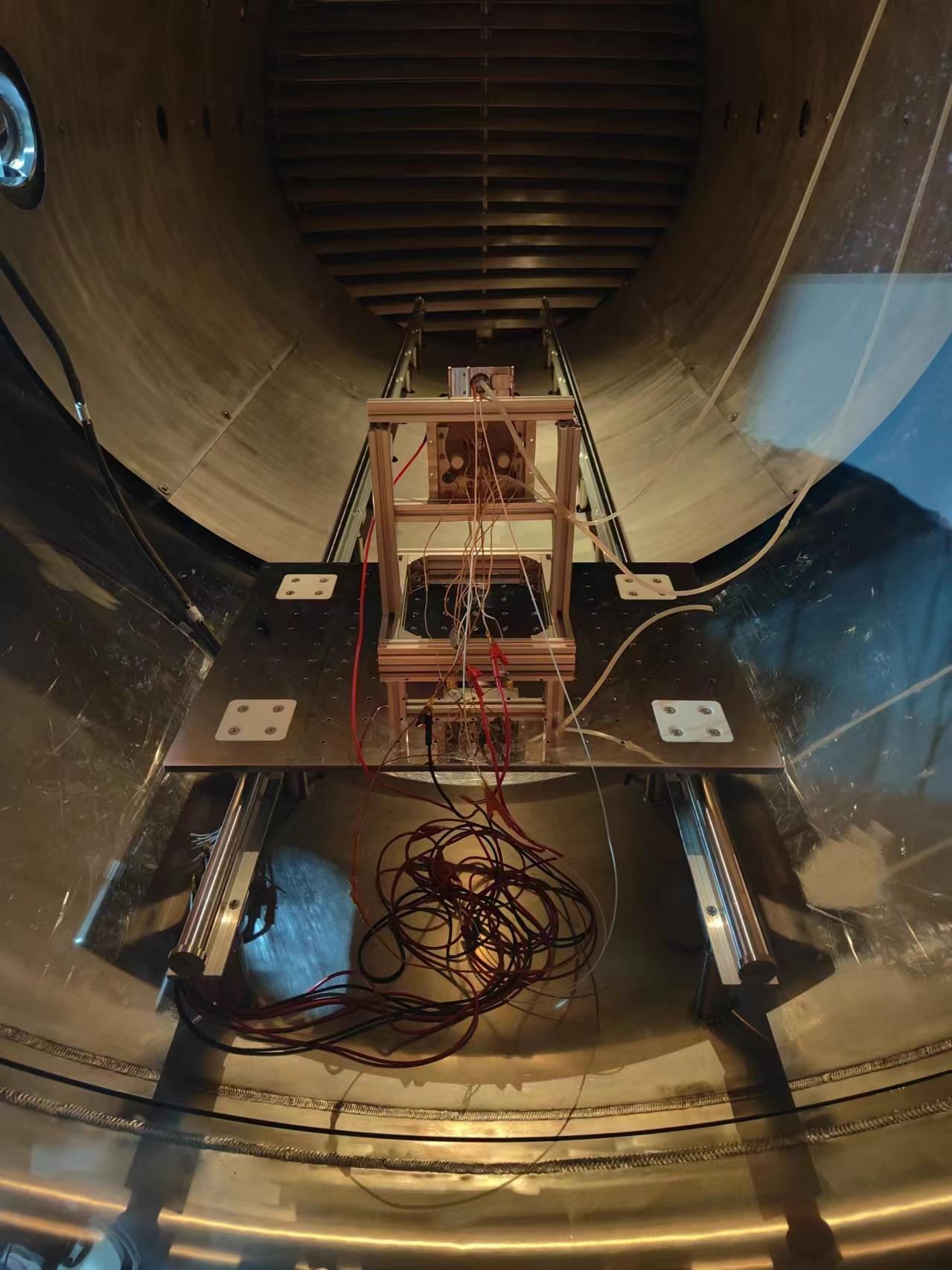

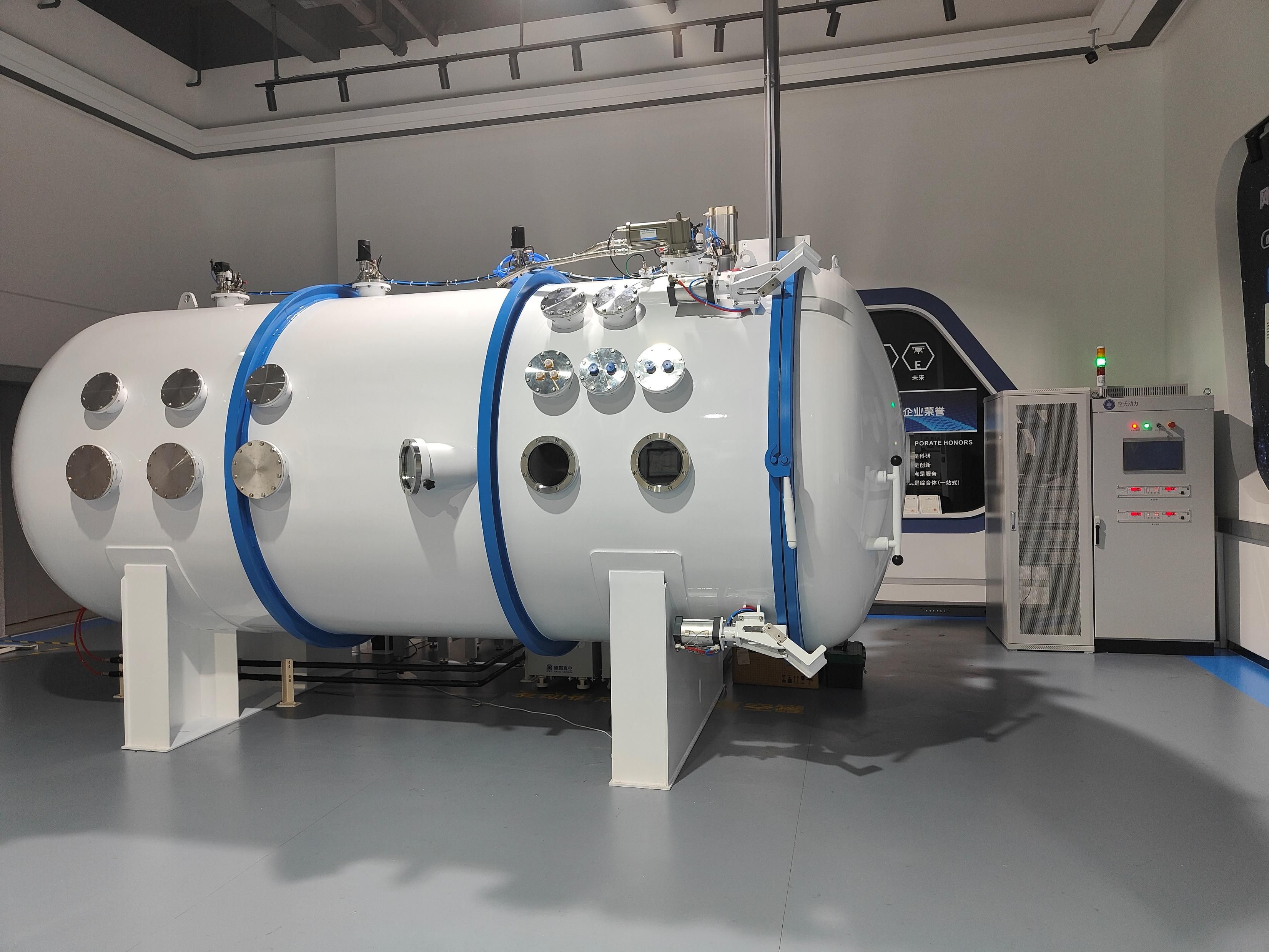

10 TS-2推力器性能试验设备
TS-2推力器性能试验设备用于霍尔推力器的相关性能测试试验。
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 容器尺寸 | Φ2000mm×4000mm |
| 2 | 平台尺寸 | L1200mm×W1000mm |
| 3 | 极限真空度 | 12h≤5.0×10⁻⁵Pa |
| 4 | 工作真空度 | ≤5.0×10⁻³Pa，（氙气负载工作气体流量5.41mg/s，氪气负载工作气体流量5.5mg/s，具有吸氩气的能力） |

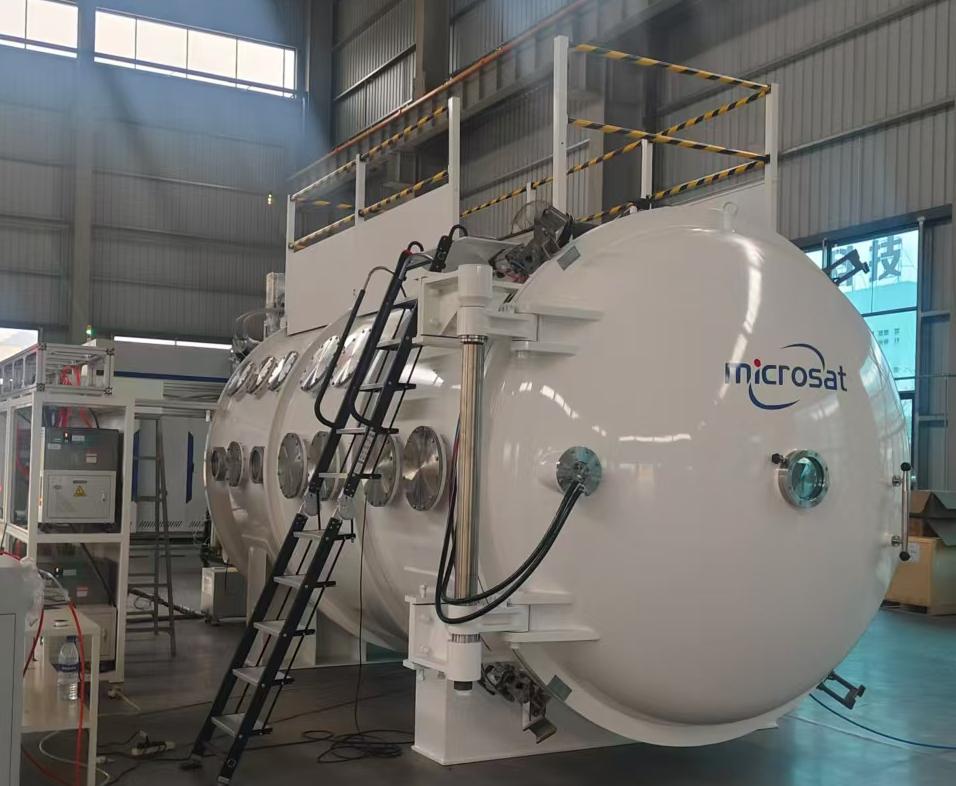

11 执行机构测量系统
执行机构测量系统主要由真空环境模拟系统、微推力测量隔振系统和高精度推力测评系统组成，主要服务于高精度推力器性能评估和高置信度推力器数学模型构建。
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | 真空环境模拟系统 | 容器尺寸：Φ2.5m×4.5m 氪气抽速：>30000L/s |
| 2 | 微推力测量隔振系统 | 隔振平台最大承载：>200kg 使用环境：实验室/真空环境 隔振系统固有频率：≤1Hz 隔振率：≥50%（2Hz处） ≥90%（4Hz处） |
| 3 | 高精度推力测评系统 | 0.1μN-100μN，噪声≤0.1μN（10mHz~1Hz）；分辨率≤0.1μN，响应时间：100ms； 0~500mN，分辨率：≤0.1mN，载重≥5kg |

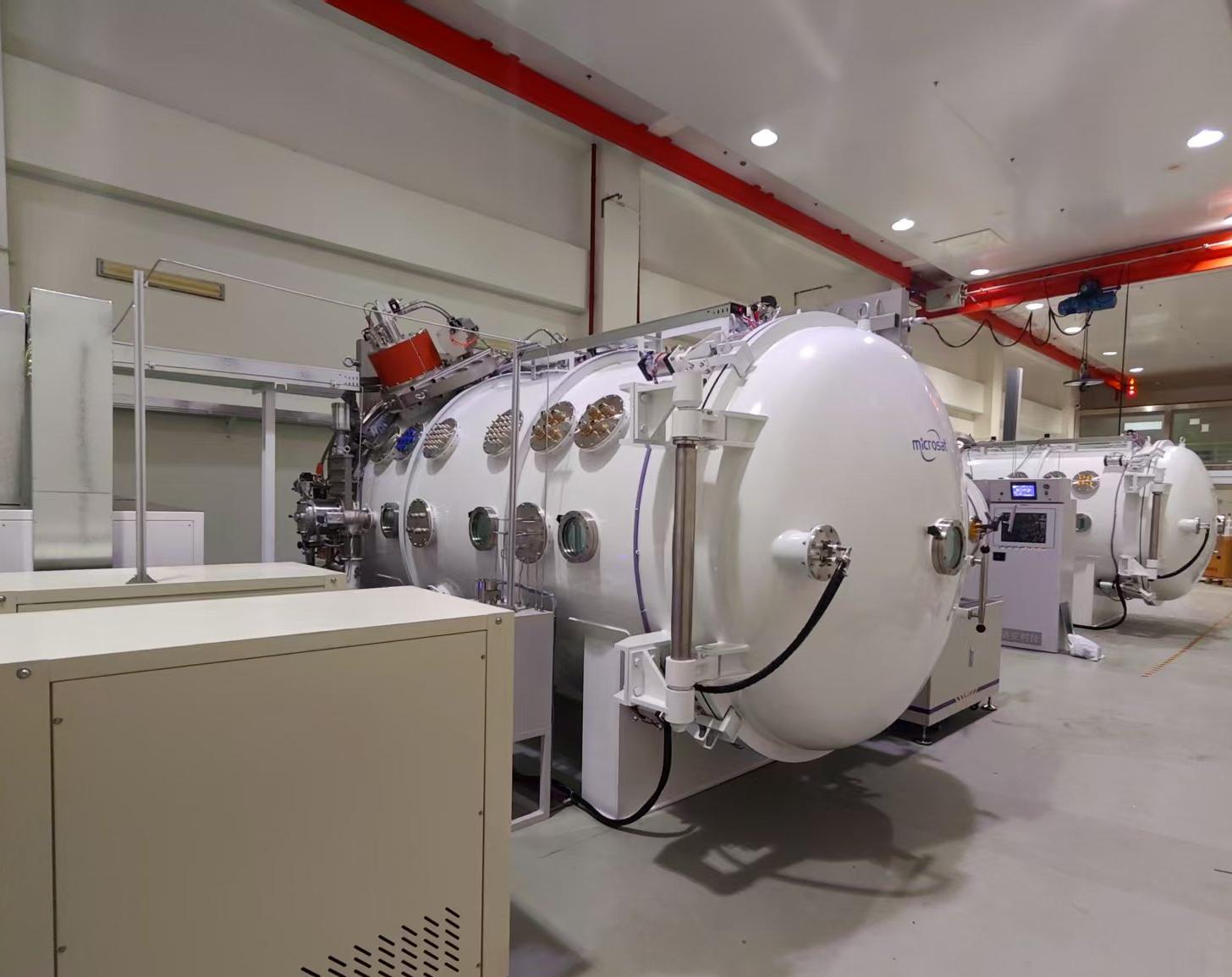

12 KM2电推进真空环境模拟系统
配套大屏KM2电推进真空环境模拟系统用于小、中功率霍尔电推进的点火测试和寿命试验，以及阴极、阀门、漏率测试、流量标定等。
| 序号 | 项目 | 指标 |
|---|---|---|
| 1 | KM2A | 主试验舱：≥Φ2200mm×4000mm 轴向辅舱：Φ1000mm×1200mm 侧向辅舱：Φ1000mm×1200mm |
| 2 | KM2B | 主试验舱：≥Φ2200mm×4000mm 轴向辅舱：Φ1000mm×1200mm 侧向辅舱：预留2个Φ1000mm辅舱接口 |
| 3 | 氙/氪气推进剂最大流量 | 200sccm |
| 4 | 极限真空度 | ≤5.0×10⁻⁵Pa |
| 5 | 工作真空度 | ≤5.0×10⁻³Pa（120sccm） |
